제품 상세 정보:
|
| 보증: | 3년 | 중량: | 4800 킬로그램 |
|---|---|---|---|
| 차원(L*W*H): | 3200*2800*3200mm | 상태: | 새롭습니다 |
| 타입: | 수직 | 전압: | 380V 50HZ |
| 전원(w): | 7.5/11 kW | 가늘고 긴 테이프녹화자: | BT40 |

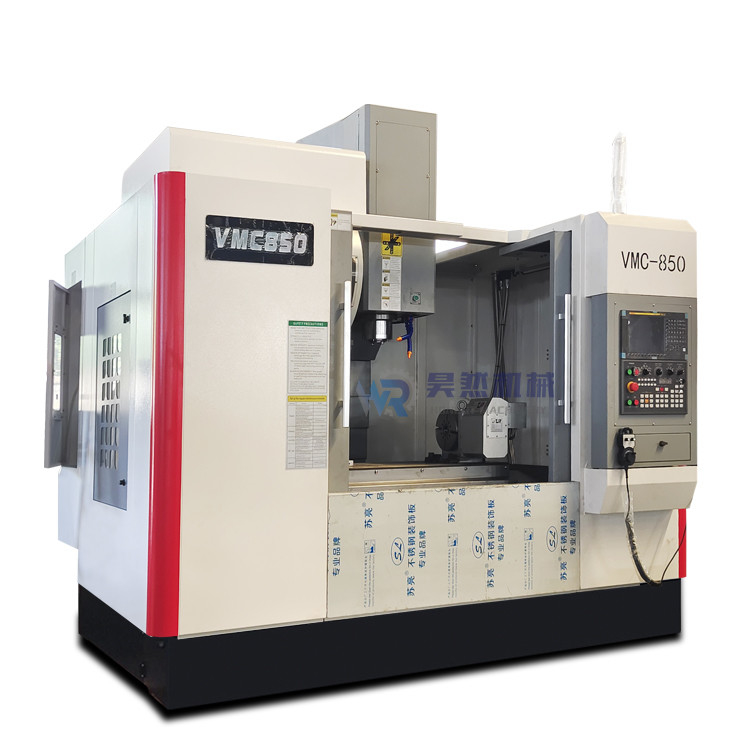

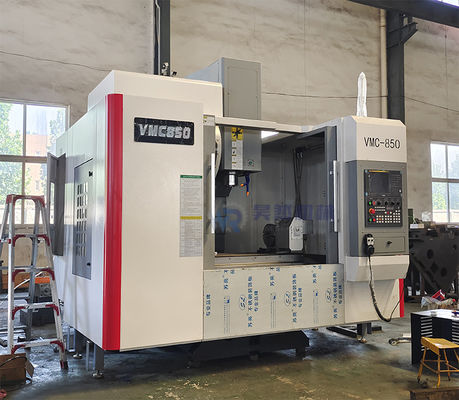

| 강조하다: | 고정밀 Vmc 3 축 기계,수직 3 축 CNC 머시닝 센터,VMC850 3 축 머시닝 센터 |
||
제품 소개

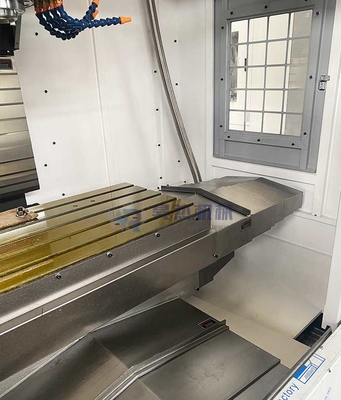

머시닝 센터의 고속 및 고 강성 스핀들 유닛은 서보 스핀들 모터와 결합됩니다.X/Y/Z는 높은 토크 서보 모터를 채택합니다.X/Y/Z는 대만 지방 고정밀 및 고강도 볼 나사, 일본 NSK 베어링 및 고정밀 수입 잠금을 채택합니다. X/Y/Z 3방향 가이드 레일은 하드 트랙 설계를 채택하고 고정 표면은 초고주파를 채택합니다. 정밀 연삭 후 담금질 공정;슬라이딩 표면은 플라스틱 테이프가 있는 고강도 내마모성 재료로 만들어집니다.네 개의 트랙 설계를 위한 Y 방향 가이드 레일(보조 가이드 레일 포함)은 공작 기계의 강성과 강도를 크게 증가시킵니다.
|
모델
|
VMC650
|
VMC840
|
VMC850
|
VMC855
|
|
테이블 크기(mm)
|
1000*400
|
1000*400
|
1000*500
|
1000*550
|
|
최대허용하중(Kg)
|
400
|
300
|
500
|
500
|
|
X축 스트로크(mm)
|
650
|
800
|
800
|
800
|
|
Y축 이동거리(mm)
|
400
|
400
|
500
|
550
|
|
Z축 이동거리(mm)
|
550
|
550
|
500
|
550
|
|
T 슬롯
|
3-18-120
|
3-18-140
|
5-18-108
|
90년 5월 18일
|
|
스핀들 중심에서 Z축 가이드 표면까지(mm)
|
485
|
445
|
552
|
590
|
|
작업 테이블에 대한 스핀들 끝면(mm)
|
100-650
|
100-650
|
110-610
|
120-670
|
|
스핀들 테이퍼 구멍
|
BT40-120
|
BT40-120
|
BT40-140
|
BT40-150
|
|
스핀들 속도(r/min)
|
8000
|
8000
|
8000
|
8000
|
|
X/Y/Z 빠른 이동(m/min)
|
48/48/48
|
18년 30월 30일
|
48/48/48
|
48/48/48
|
|
기계 중량(Kg)
|
3800
|
3200
|
5300
|
5500
|
|
모델
|
VMC966 I
|
VMC1050
|
VMC1160
|
VMC1165
|
|
테이블 크기(mm)
|
1100*550
|
1200*420
|
1200*600
|
1200*600
|
|
최대허용하중(Kg)
|
600
|
500
|
800
|
800
|
|
X축 스트로크(mm)
|
900
|
1000
|
1100
|
1100
|
|
Y축 이동거리(mm)
|
600
|
500
|
600
|
650
|
|
Z축 이동거리(mm)
|
600
|
550
|
600
|
650
|
|
T 슬롯
|
5-18-100
|
5-18-100
|
5-18*100
|
5-18-100
|
|
스핀들 중심에서 Z축 가이드 표면까지(mm)
|
663
|
575
|
650
|
710
|
|
작업 테이블에 대한 스핀들 끝면(mm)
|
100-700
|
100-650
|
120-720
|
120-720
|
|
스핀들 테이퍼 구멍
|
BT40-150
|
BT40-150
|
BT40-150
|
BT40-150
|
|
스핀들 속도(r/min)
|
8000
|
8000
|
8000
|
8000
|
|
X/Y/Z 빠른 이동(m/min)
|
48/48/48
|
18/18/18
|
36/36/24
|
36/36/36
|
|
기계 중량(Kg)
|
5600
|
5500
|
6500
|
6800
|
